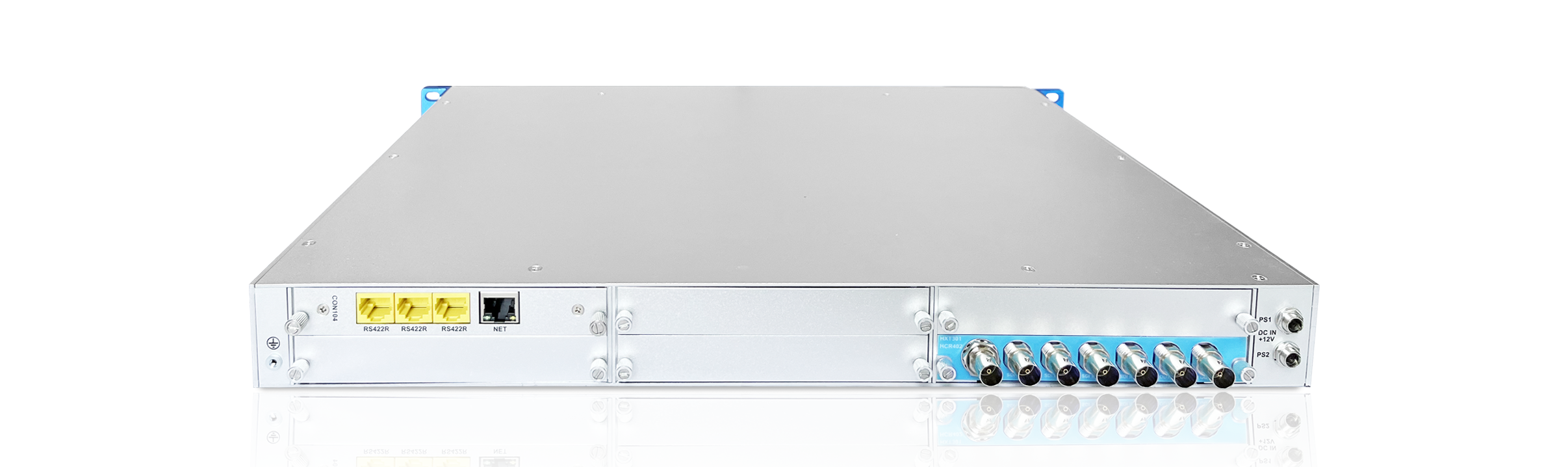

SLDSW-0402E-HD
高清视频切换器

SLDSW-0402E-HD（Emergent Digital Switcher）高清视频切换器是湖南双菱自主研发的一款视音频信号紧急/备份切换产品，支持4路（主路、备路、辅路、垫路）HD/SD-SDI信号输入，高标清兼容，设备可根据设定的时间阈值，对视音频信号有无、视频黑场、静帧、静音等进行自动检测，并实现自动切换等功能，保障安全播出。同时具备多种切换模式，支持自动/手动选择某路SDI信号输入输出。支持掉电直通、掉电记忆等功能。 多重备份方式，稳定的设备性能，为各电视台或发射台的安全播出与传输提供强有力的保障，已得到国内外众多电视台、发射台和网络中心的成功应用。

功能特点

  • 支持4路SD/HD/-SDI信号输入，一分二路HD/SD-SDI分配输出，高标清兼容。
  • 支持REF模拟复合外同步信号，保障系统时钟同步。
  • 支持输入通道切换时基校正功能，保障切换瞬间视频画面不抖动、不扭曲。
  • 第1路主路输入通道与SDI OUT1输出通道具备掉电直通功能。
  • 支持3路（主/备/辅路）信号有无/黑场/静帧/静音检测，第4路垫路输入作为应急信号。
  • 具备实时在线网络监控和在线参数设置功能。
  • 支持自动切换（自动无回切、自动回切）和手动切换模式，可根据自定义设置。
  • 具备3种通道切换模式设置， SDI2x1、SDI3X1、SDI4x1，适配不同的应用场合。
  • 外置冗余适配器电源，保障安全播出。
  • 遥控面板POE供电，网线连接，无需单独供电。
  • 板卡自带LED指示灯，以直观的方式显示出信号状态信息。

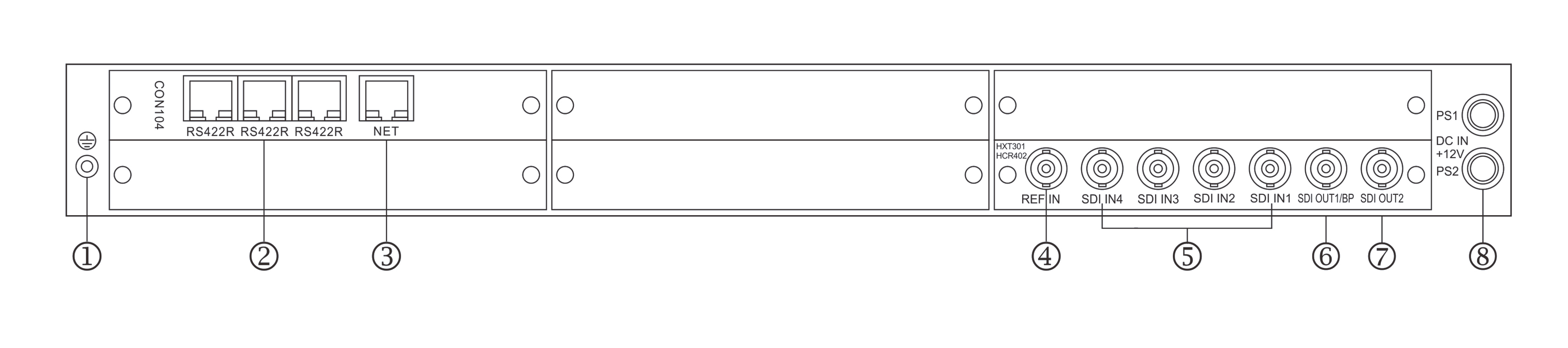

后面板结构

① 机箱外壳保护“地”接线口
② RS422R: 遥控面板RS422连接口，支持供电，使用标准直连千兆网线与遥控面板连接
③ NET: 网络连接口，支持WEBserver，默认IP192.168.1.100
④ REF IN:外同步输入接口
⑤ SDI IN1～IN4：4路SDI输入（主/备/辅/垫路）
⑥ SDI OUT1/BP：SDI信号输出 支持掉电直通路
⑦ SDI OUT2：SDI信号分配输出
⑧ PS1/PS2：主备输入电源（DC +12V）
