SLAD系列音频分配器

产品简介

数字AES/EBU音频信号经过分配后，信号是否存在抖动、失真，尤其是数字音频信号是否经过电缆均衡和时钟恢复等处理，是用户选购数字音频分配器时最关注的因素。只有质量可靠的分配器才能保证信号传输的质量和稳定性。

SLAD（Digital Audio Distributor）数字音频分配器是湖南双菱电子科技有限公司采用了国际上先进的专用数字音频芯片，高指标、高性能、质量稳定可靠。该产品的技术指标均满足国家广播甲级标准，被广泛用于各类融媒体中心、电视台、演播厅、广播电台、企事业单位、学校、体育场馆、车站、机场、医院、会议厅、酒店等需要数字音频信号分配输出的客户各种场景。

SLAD-1104B

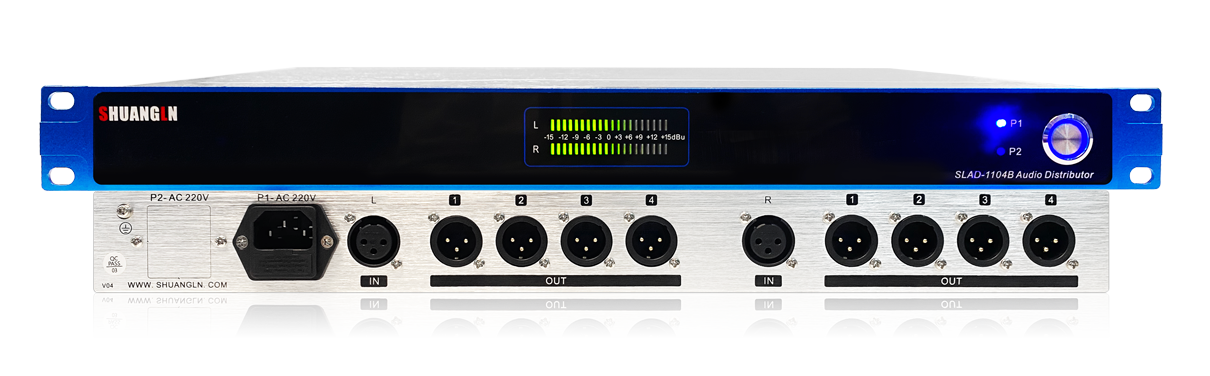

SLAD-1104B模拟音频分配器

功能特点

  • 1路模拟L/R立体声信号输入，4路模拟L/R立体声信号分配输出。
  • 模拟L/R输入通道与模拟L/R输出通道1具有掉电直通功能。
  • 通过设备面板VU表实时显示、监测模拟L/R输入信号音量大小。
  • 具备主/备双电源，保障安全播出。（选配）
后面板结构

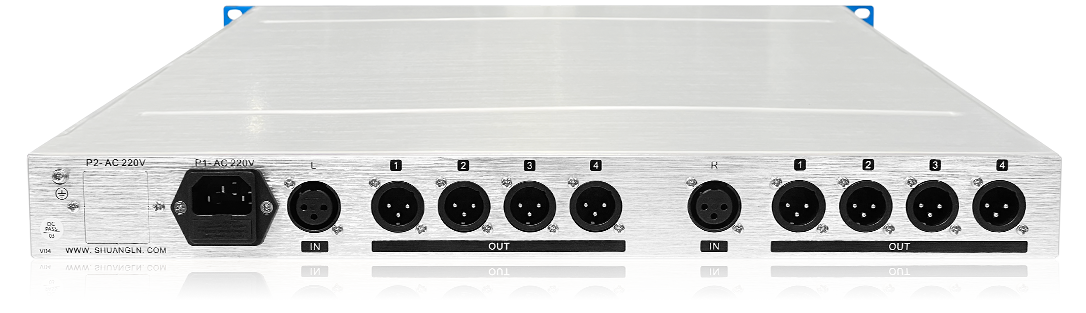

1104b背面
1104B接口图
（1）机箱外壳保护“地”接线口
（2）P2-AC 220V：备电源输入接口
（3）P1-AC 220V：主电源输入接口
（4）L：模拟左声道输入接口

（5）OUT：4路模拟左声道分配输出接口
（6） R：模拟右声道输入接口
（7） OUT：4路模拟右声道分配输出接口

SLAD-1104B
SLAD-1104DM数字音频分配器
SLAD-1104DM 系列模拟音频分配器

功能特点

  • 1路数字AES/EBU信号输入，4路数字AES/EBU信号分配输出。
  • 兼容SPDIF数字音频信号输入。
  • 设备面板液晶屏实时监测输入通道VU表音量大小。
  • 设备面板具备耳机监听功能，监听音量可自定义调节。
  • 数字输入通道与数字输出通道1具备掉电直通功能，保障安全输出。
  • 具备主/备双电源，保障安全播出。（选配）
  • 利用RJ45接口通过SNMP协议进行远程参数云维监测。（选配）

产品型号

1104DM

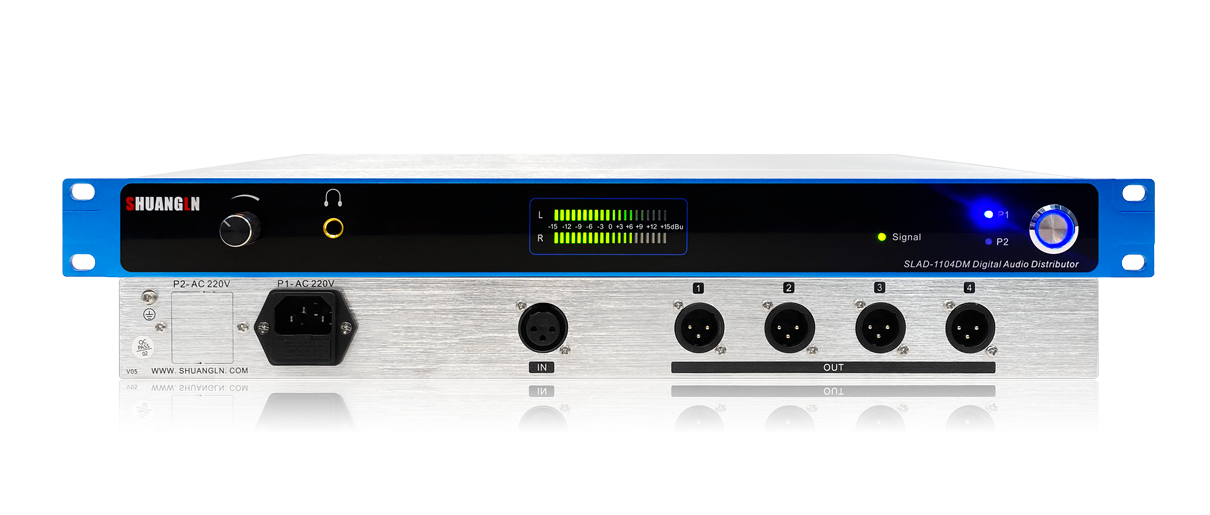

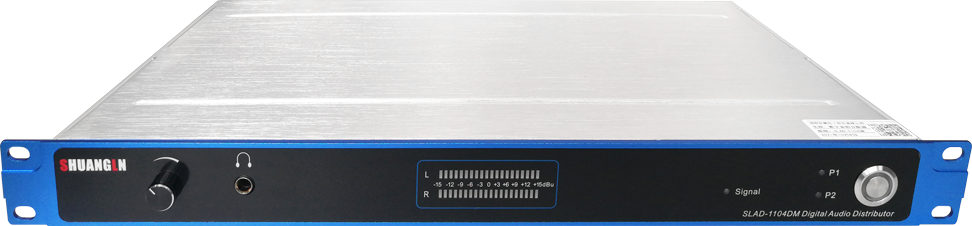

SLAD-1104DM 数字音频分配器

  • 1路数字AES/EBU信号输入，4路数字AES/EBU信号分配输出；
  • 数字输入通道与数字输出通道1有掉电直通功能，保障安全输出；（此型号无SNMP协议传输功能）
后面板结构

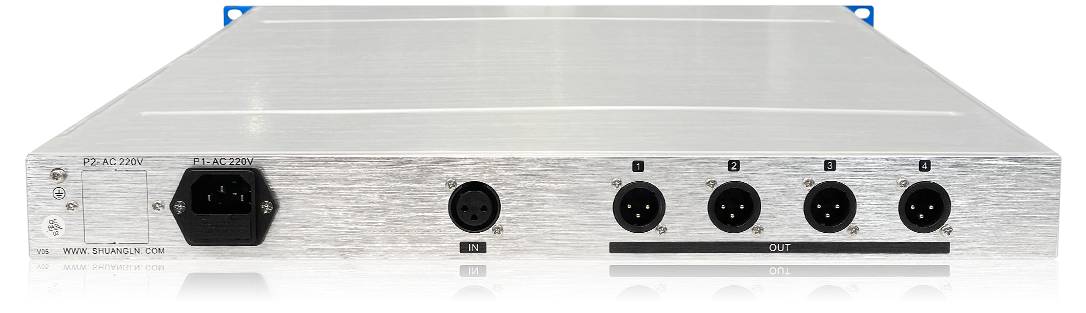

1104DM背面
SLAD-1104DM-后面接口图
（1）机箱外壳保护“地”接线口
（2）AC 220V：主备电源输入接口

（3）AES3 IN：1路数字信号输入接口
（4） AES3 OUT：4路数字音频信号分配输出

1104DM-M

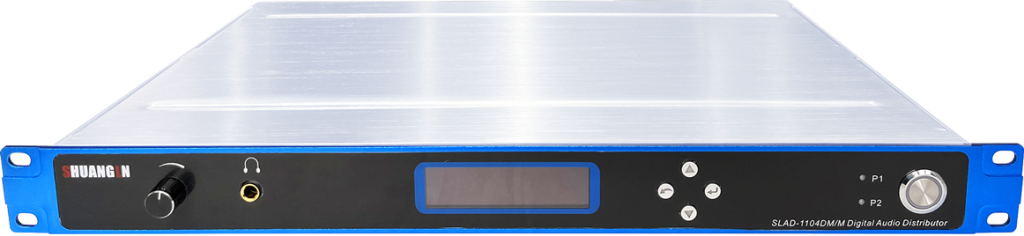

SLAD-1104DM/M 数字音频分配器

  • 1路数字AES/EBU信号输入，4路数字AES/EBU信号分配输出；
  • 数字输入通道与数字输出通道1有掉电直通功能，保障安全输出；
  • 利用RJ45接口通过SNMP协议进行远程参数云维监测；
后面板结构

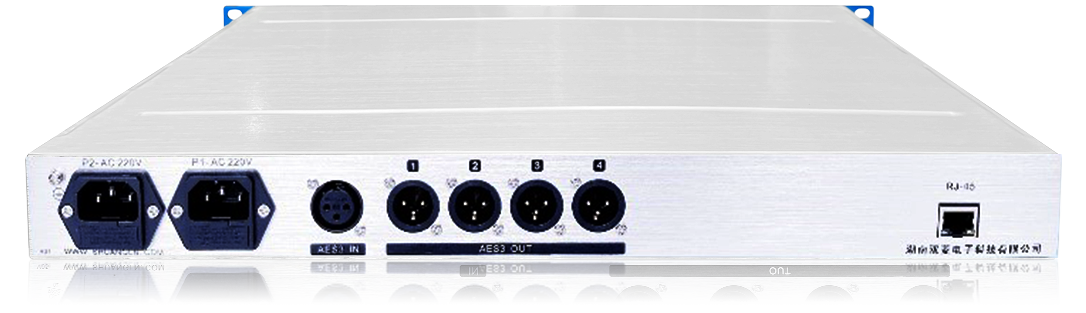

1104DM-M背面-A

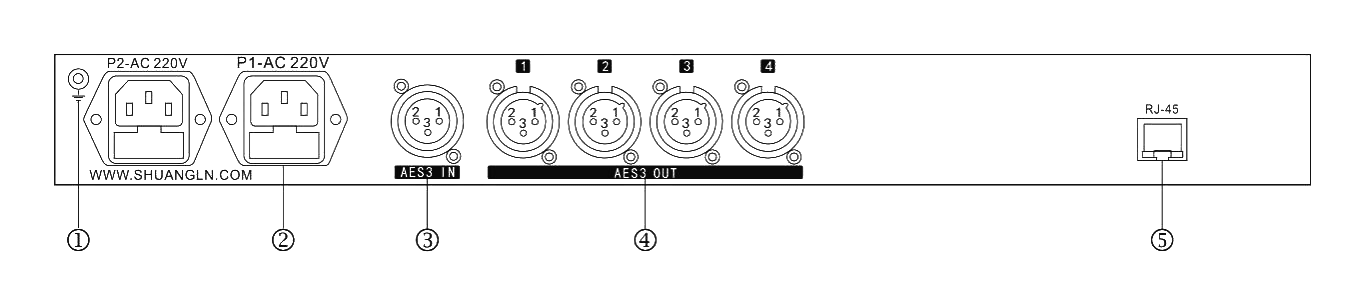

1104DM接口图
（1）机箱外壳保护“地”接线口
（2）AC 220V：主备电源输入接口
（3）AES3 IN：1路数字信号输入接口

（4）AES3 OUT：4路数字音频信号分配输出
（5） RJ-45：SNMP协议传输接口

SLAD-1104DM系列
SLAD-2104DM

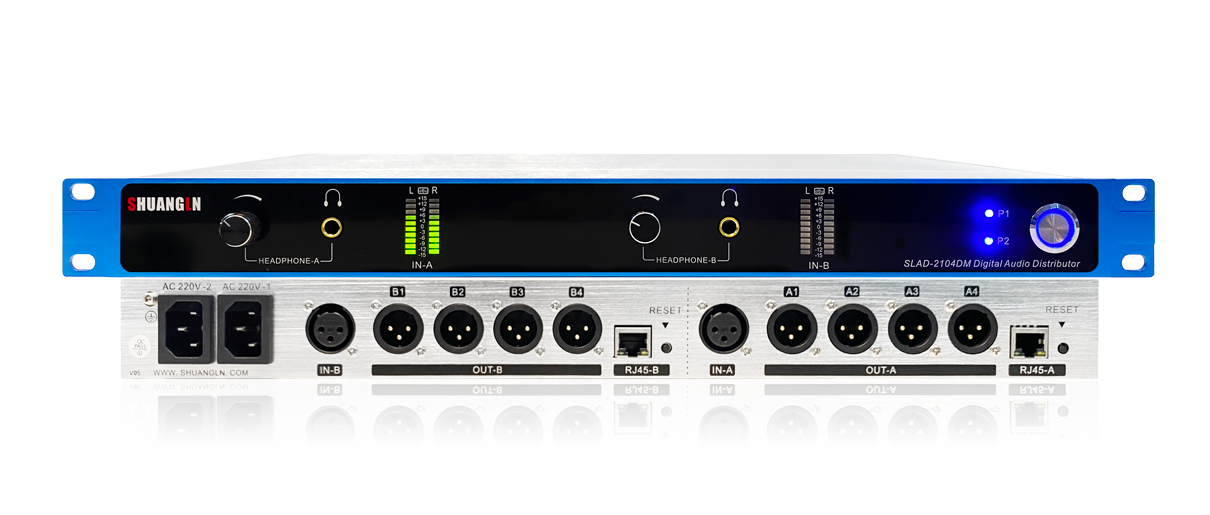

SLAD-2104DM 数字音频分配器

功能特点

  • 2路数字AES/EBU音频信号输入，分别4路数字AES/EBU音频信号分配输出。
  • 兼容SPDIF数字音频信号输入。
  • 设备面板实时监测显示输入通道VU音量大小。
  • 设备面板具备耳机监听功能，监听音量可自定义调节。
  • 数字输入通道与数字输出通道1具备掉电直通功能，保障安全输出。
  • 具备主/备双电源，保障安全播出。
后面板结构

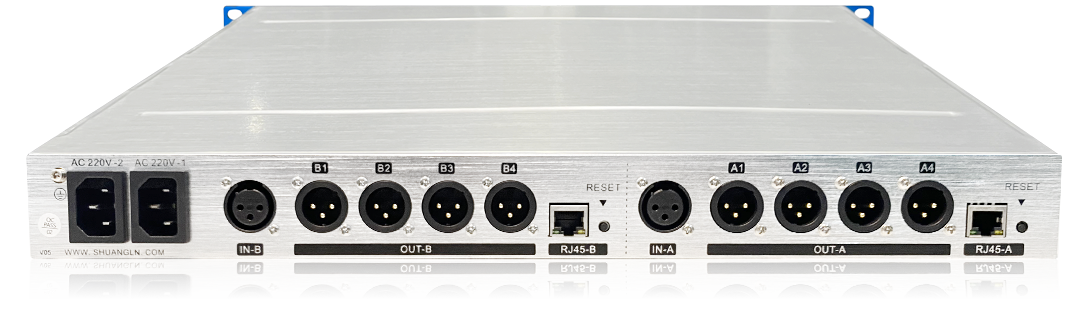

2104DM背面

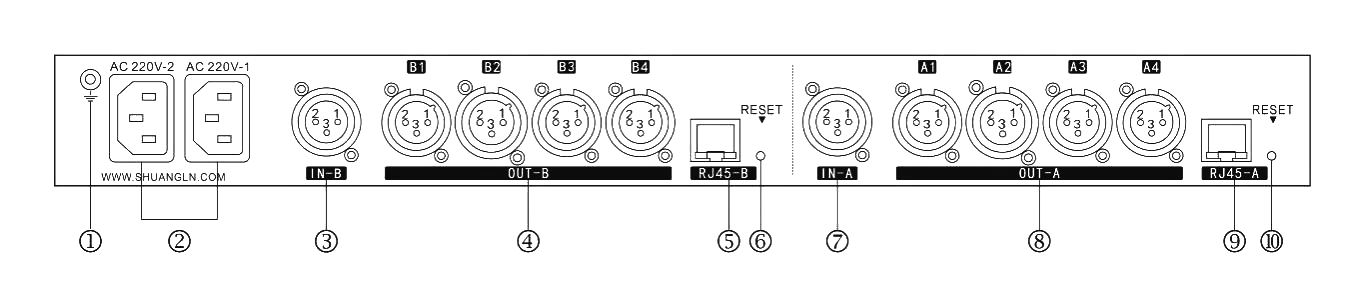

2104DM接口图
（1）机箱外壳保护“地”接线口
（2）AC 220V：主备电源输入接口
（3）B组：1路数字AES3音频输入接口
（4）B组：4路数字AES3音频分配输出
（5）B组RJ-45网口：扩展接口

（6）B组RESET：IP复位键
（7） A组：1路数字AES3音频输入接口
（8） A组：4路数字AES3音频分配输出
（9） A组RJ-45网口：扩展接口
（10） A组RESET：IP复位键



SLAD-2104DM
SLAD-1106

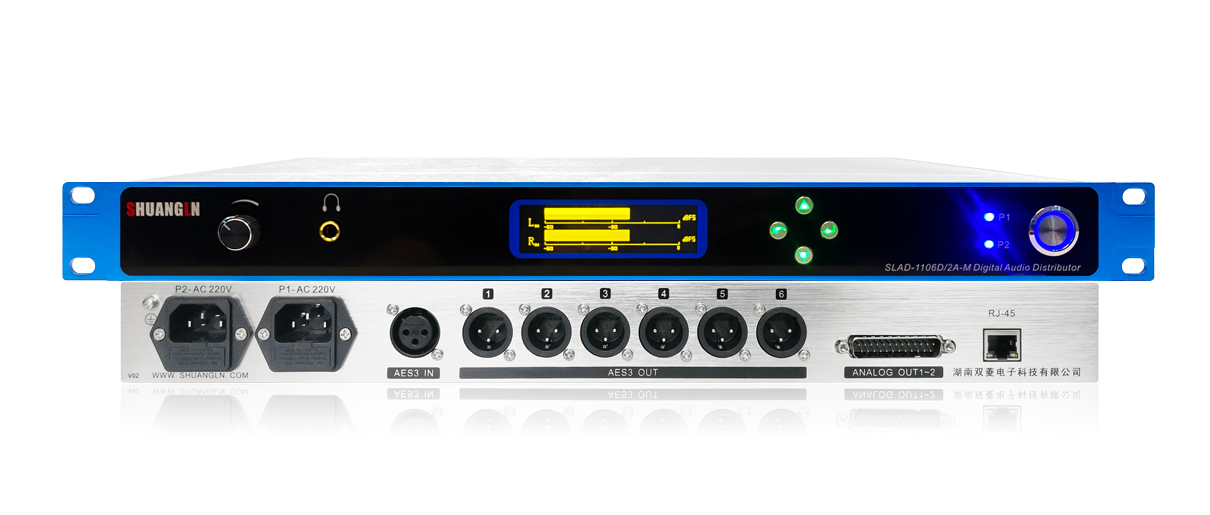

SLAD-1106D/2A-M 数字音频分配器

功能特点

  • 具备D/A数模转换功能，把数字输入信号转换成模拟立体声输出信号。
  • 支持1路数字AES3信号输入，6路数字信号分配输出，2路模拟L/R立体声信号分配输出。
  • 通过设备液晶屏实时监测输入通道VU表音量大小。
  • 设备面板具备耳机监听功能，监听音量可自定义调节。
  • 数字输入通道与数字输出通道1具有掉电直通功能，保障安全输出。
  • 具备主/备双电源，保障安全播出。
  • 利用RJ45接口通过SNMP协议进行远程参数云维监测。
后面板结构

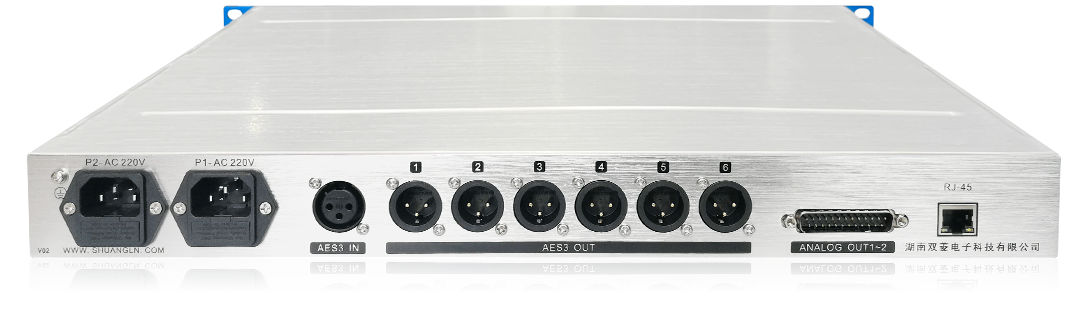

1106背面

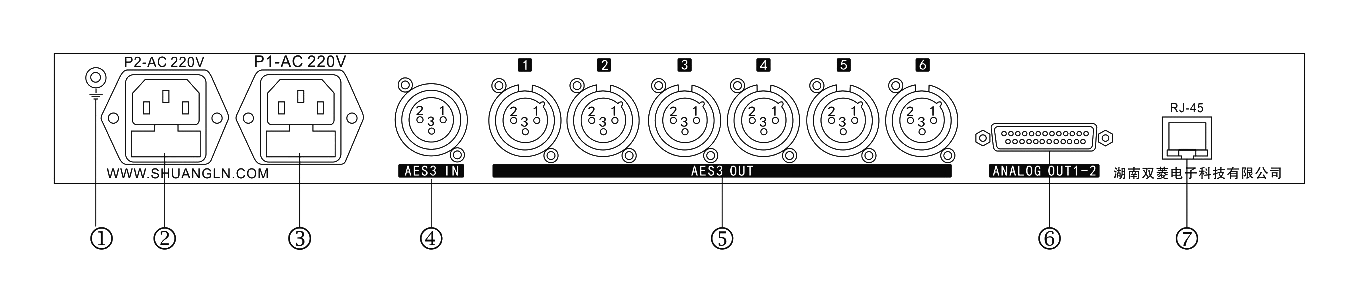

1106接口图
（1）机箱外壳保护“地”接线口
（2）P2-AC 220V：备电源输入接口
（3）P1-AC 220V：主电源输入接口
（4）AES3 IN：1路数字音频输入接口

（5）AES3 OUT：6路数字音频分配输出接口
（6） ANALOG OUT1-2：2路模拟立体声分配输出
（7） RJ-45网口：SNMP协议传输接口

SLAD-1106D/2A-M
