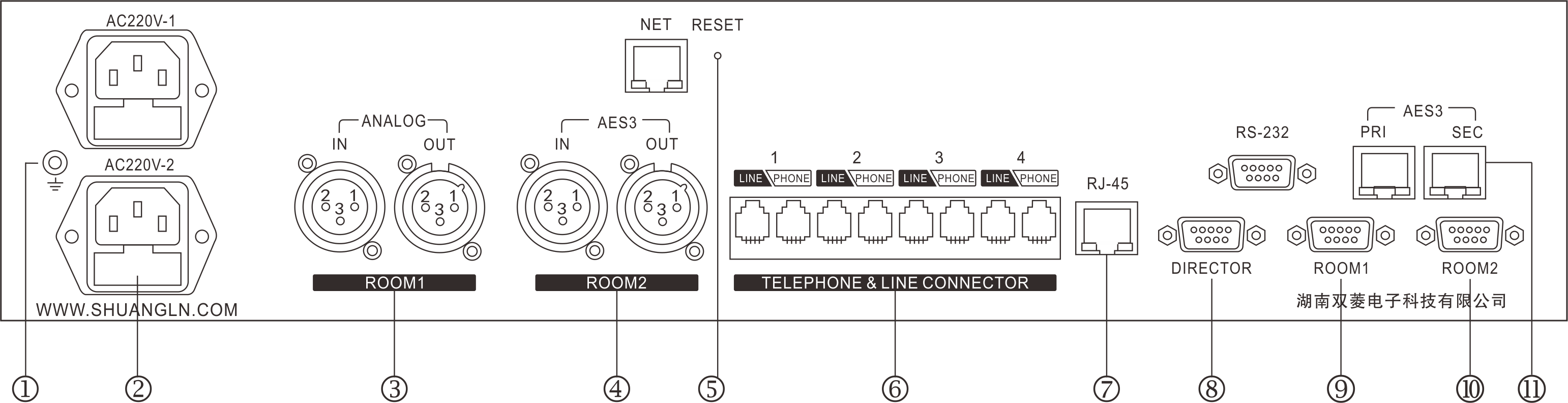

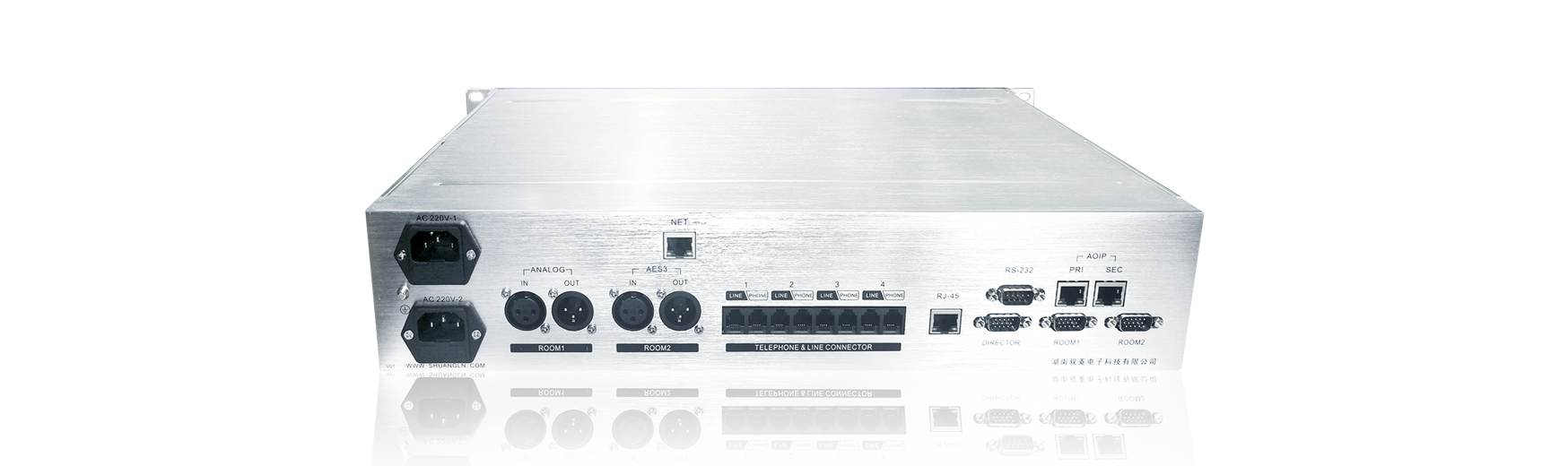

① 机箱外壳保护“地”接线口
② AC 220V-1:主电源插座;AC 220V-2:备电源插座
③ ROOM1:(ANALOG/模拟/混音); IN:音频输入(来自第1直播室音频源); OUT:音频输出(来自电话送第1直播室监听)
④ ROOM2:(AES3/数字) IN:音频输入(来自第2直播室音频源) OUT:音频输出(来自电话送第2直播室监听)
⑤ NET:录音盒与受众互动播出软件连接网口;RESET:IP复位:192.168.21.124
⑥ LINE/PHONE:四路外线及电话线接口(LINE接外线,PHONE接电话机)
⑦ RJ-45:设备与控制软件连接网口;默认IP:192.168.21.123
⑧ DIRECTOR:连接导播室控制盒
⑨ ROOM1:连接直播室1控制盒端口
⑩ ROOM2:连接直播室2控制盒端口
⑪ RS-232、AOIP(PRI/SEC):AOIP主备传输,扩展接口(选配)
