SLAS-3232/IP/M
混合音频矩阵

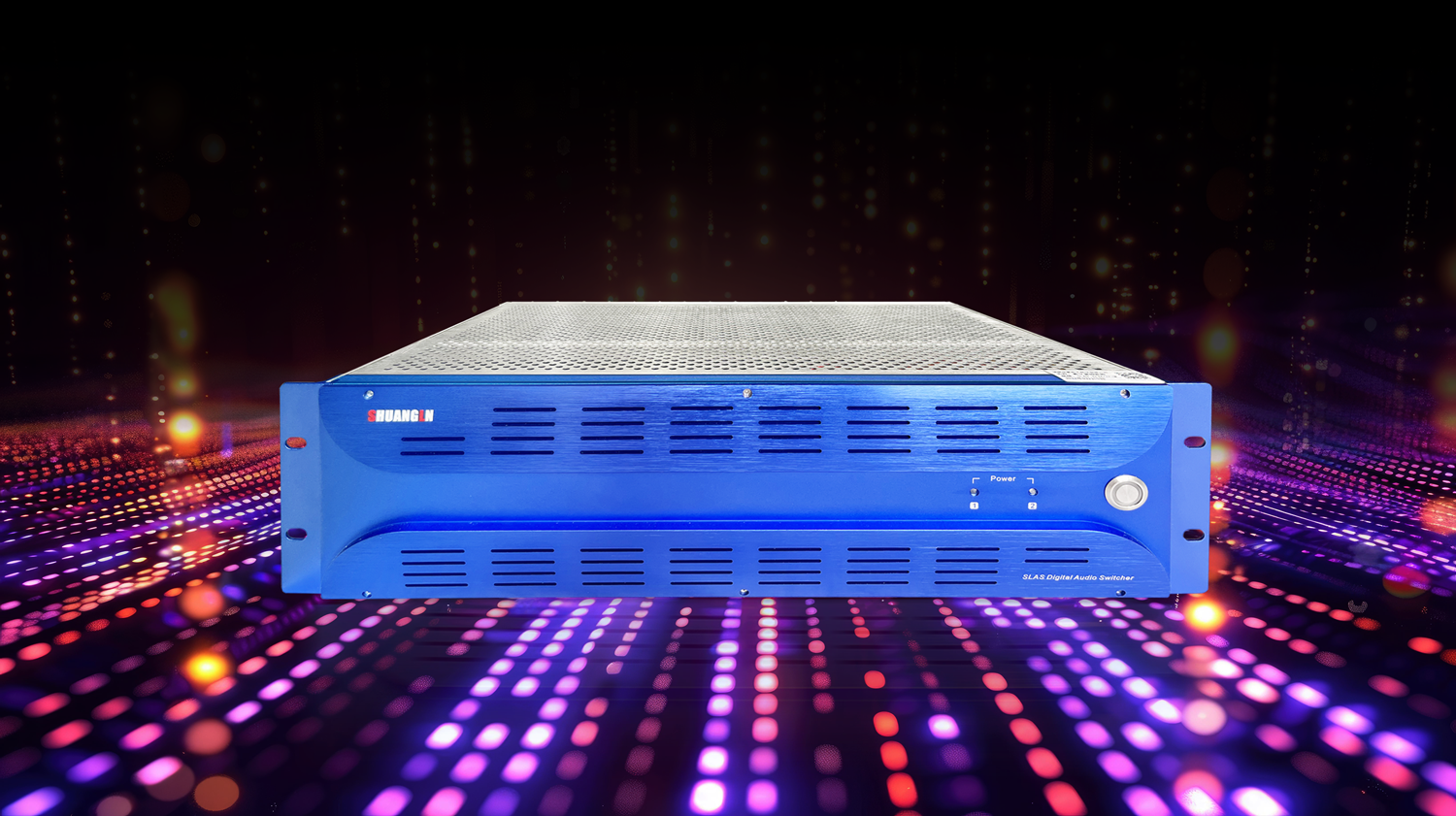

SLAS-3232-IP-M简介
产品简介

SLAS-3232/IP/M系列混合音频矩阵是一款采用大规模集成电路、模块化设计、插板式结构、灵活配置的多格式混插矩阵。最大支持32 x 32路立体声通道的模拟、数字、AOIP、MADI、FM板混插组合输入输出，以及通过SNMP协议进行远程参数云维监测，同时通过遥控面板、矩阵软件可自定义手动、自动、联动、锁定和禁闭点智能控制切换，保障安全播出。输入输出通道的扩容性可根据客户需求灵活选配，以及便捷的操作和可靠的稳定性可以满足各类融媒体中心、电视台、演播厅、广播电台、企事业单位、学校、体育场馆、车站、机场、医院、会议厅、酒店等大量音频信号输入输出与应用控制的场合使用要求。

功能特点
  • 采用模块化、插板式设计结构，可灵活配置，3RU标准机柜高度，全年不间断稳定运行。
  • 采用播控分离模式，音频输入输出结构与切换控制结构独立设计，保障安全播出。
  • 系统支持12个通用输入输出IO接口卡插槽，具备A/D、D/A转换功能，兼容多种格式的模拟、数字、AOIP、MADI、FM板卡混插组合输入输出使用。
  • 系统所有通道信号均采用时钟同步技术处理，实现所有模拟、数字、AOIP、FM、MADI通道数据无损矩阵路由同步切换，及所有连接点状态能即时保存和自动恢复。
  • 矩阵内部板卡采用TDM数据打包交互技术，实现卡槽接口通用功能，同时采用FPGA阵列技术实现矩阵32 x 32路立体声（64 x 64单声道）输入输出的路由同步、自由切换调度。
  • 系统工作采样率范围支持32K～192KHz，量化深度16bit-32bit，可满足各种采样率音频信源输入。
  • 系统采用时钟自动切换和恢复技术，默认使用AOIP时钟作为系统同步时钟，当不使用AOIP时钟时，可自动无缝切换内部时钟，保障安全播出。
  • 最大支持6块输入板，6块输出板，每块输入输出板卡支持4路立体声通道，且灵活配置。
  • 最大支持32路立体声输入输出，1～24路为（24路）本地音频信号输入输出接口；25～32路为（8路）AOIP网络音频传输输入输出接口；
  • AOIP网络音频传输可把本地任意8路立体声输入信号切换送网络播出或监测，也可从网络任意调度8路立体声信号作为本地信号切换输出。
  • 主控板支持AOIP、SNMP传输功能，可自由选配。（选配）
  • MADI板支持多模光纤和同轴线缆输入输出，单端光口100M带宽，SC+热插拔接口。（选配）
  • 每块FM板最大支持4路FM信号转换为数字音频信号。（选配，FM板只有输入板卡）
  • 支持32 x 32路SLAS-RCP遥控面板远程控制切换输入输出通道。（选配）
  • RS-232接口与SLBTM8000总控系统矩阵软件连接，可远程自定义手动、自动、联动、锁定和禁闭点智能控制切换，控制系统可实现远程系统配置、切换、监测以及日志管理等功能。（选配）
  • 具备遥控面板、矩阵软件双联动控制功能，切换状态实时动态刷新，满足多场景使用。（选配）
  • 利用RJ-45接口通过SNMP协议可进行远程参数云维监测。（选配）
  • 具有掉电通道状态记忆功能，以及双电源冗余热备份功能，保障安全播出。
后面板结构

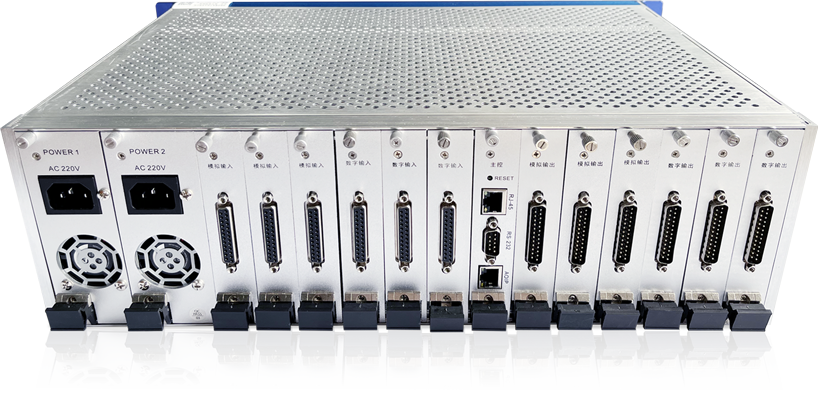

SLAS-3232IP背面-p

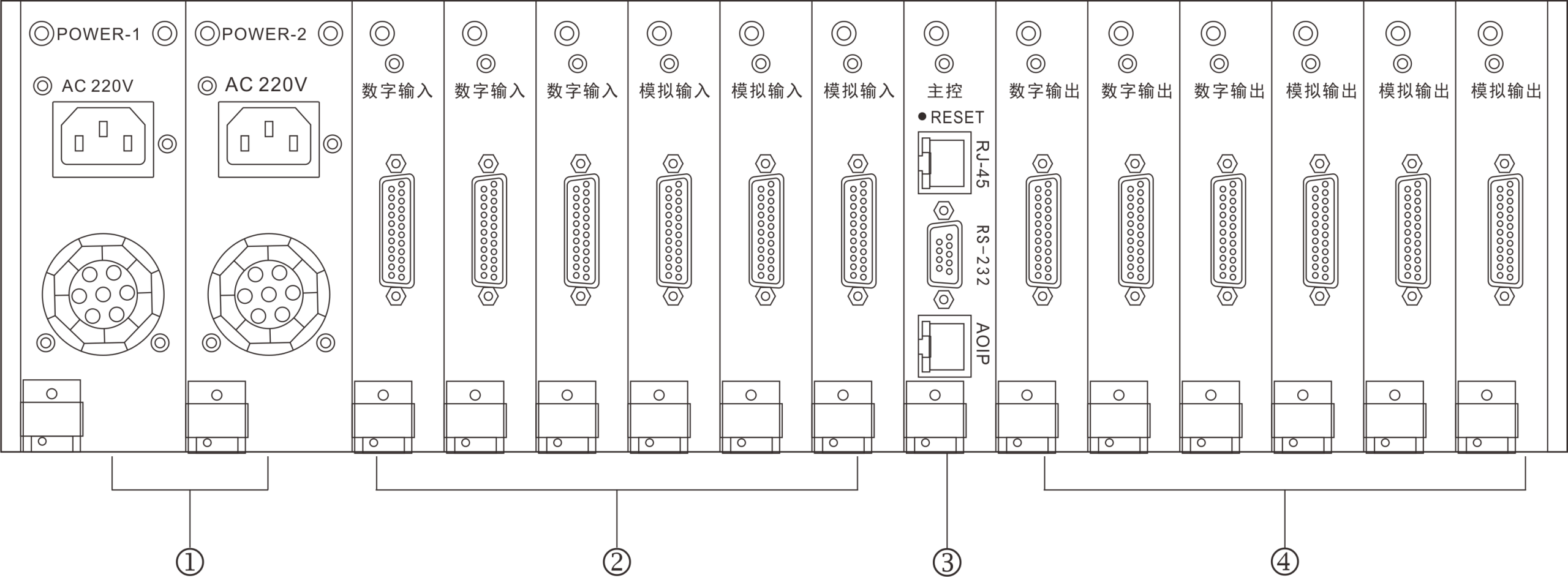

SLAS-3232 IP M-后面接口图

①输入电源插座

  1. POWER1：AC 220V（主电源）；
  2. POWER2：AC 220V（备电源）；

②输入卡槽

  • 1～24路支持模拟、数字、MADI、FM输入板卡，可根据客户需求自由选配；
  • 共支持6块输入板卡，每块板卡支持4路立体声通道输入；

③主控板

  • RESET：IP复位键；
  • RJ-45接口：SNMP协议传输接口；
  • RS-232接口：一拖三RS-232辫子；（必须连接辫子使用）
    RS-232-1、RS-232-2：用于连接计算机控制软件，可连接矩阵远程控制软件进行控制；
    CAN：用于连接SLAS-RCP遥控面板控制；
  • AOIP接口：为25～32路（8路）通道支持AOIP网络输入、输出；

④输出卡槽

  • 1～24路支持模拟、数字、MADI输出板卡，可根据客户需求自由搭配；
  • 共支持6块输出板卡，每板卡支持4路立体声输出；

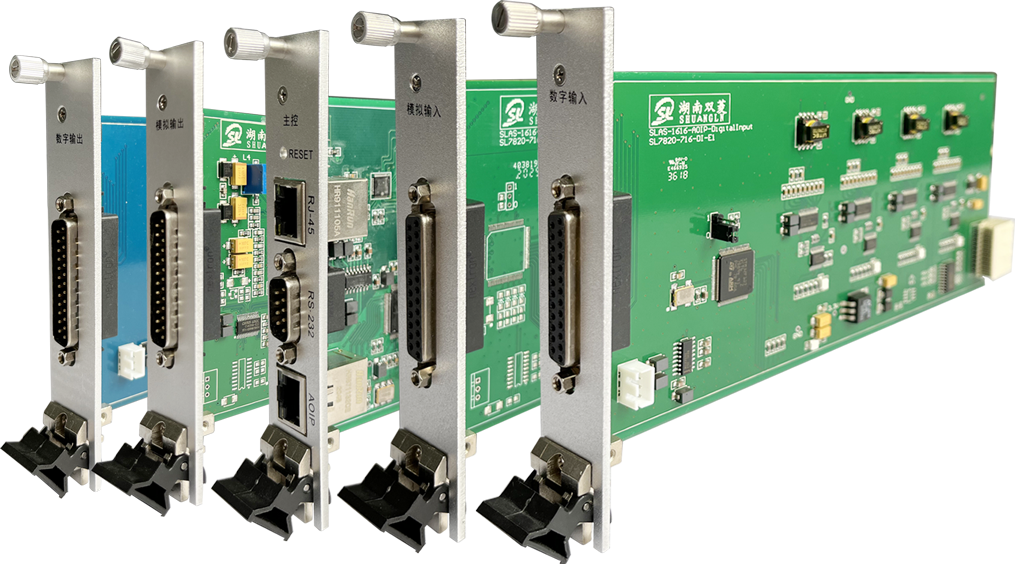

SLAS-3232IP卡板
1）主控板
  • 支持32 x 32路SLAS-RCP遥控面板远程控制切换输入输出通道；
  • 与矩阵软件联动使用，可远程自定义手动、自动、联动、锁定和禁闭点控制切换；
  • 支持AOIP传输，最大支持8 x 8路立体声输入输出；
  • 利用RJ-45接口通过SNMP协议进行远程参数云维监测。
2）模拟输入、输出板：（选配）
  • 系统机柜最大支持12个卡槽连接模拟输入输出板，可根据客户需求配置；
  • 每块板支持4 x 4路模拟立体声输入输出，系统最大支持24 x 24路模拟立体声输入输出；
  • 支持模拟线性立体声、混合声、左声道、右声道输入输出；
  • 每块模拟输入输出板通道都满足广电甲级指标要求；
  • 每块板采用DB25接口，通过DB25转卡侬头辫子连接方式，便于安装维护。
3）数字输入、输出板：（选配）
  • 支持AES3/EBU、SPDIF数字信号混合输入；
  • 系统机柜最大支持12个卡槽连接数字输入输出板，可根据客户需求配置;
  • 每块板支持4 x 4路数字信号输入输出，系统最大支持24 x 24路数字信号输入输出；
  • 支持32～192kHz采样频率转换，保障传输质量；
  • 每块数字输入输出板通道都满足广电甲级指标要求；
  • 每块板采用DB25接口，通过DB25转卡侬头辫子连接方式，便于安装维护。
4）MADI板：（选配）
  • 系统机柜最大支持12个卡槽连接MADI输入输出板，可根据客户需求配置；
  • 每块板支持4 x 4路立体声输入输出，系统最大支持24 x 24路立体声输入输出;
  • 支持32～384kHz的采样频率转换，保障传输音质；
  • 采用多模光纤和同轴线缆输入输出，可稳定传输2KM。
5）FM板：（选配）
  • 每块FM板最大支持4路FM信号转换为数字音频信号；
  • 自动搜台功能，可自动搜索目前FM覆盖信号搜索到的频点，并保存到列表；
  • 频道名称、通道号可以自定义，名称最大输入12个汉字；
  • 具备频道、频点调节功能，便于客户自定义设置;
  • 具备FM信号强弱实时监测功能;
  • 具备每个频道音量大小自定义调节、快速静音功能;
  • 具备界面锁键功能，锁定后便于避免误操作;
  • 各频道参数设置具备保存功能，每次登入软件读取最后修改参数信息;
  • 通过串口进行连接控制。
